Terrassenplatten auf Beton verlegen

Verlegung auf Betonplatte mit Drainagematte

Verlegung auf Betonplatte mit Drainagematte

Eine Natursteinterrasse im mediterranen Stil oder moderne Geradlinigkeit und klassische Farben: Eine Terrasse soll dem persönlichen Geschmack entsprechen und ein besonderes Ambiente schaffen. Bevor Sie als Gartenbesitzer im Sommer auf der Terrasse entspannen können, steht jedoch zunächst die Verlegung der Terrassenplatten an.

Sie möchten die Terrassenplatten, ob aus Naturstein oder Feinsteinzeug, auf einen Beton-Untergrund legen? So wird’s gemacht: Platten auf Beton verlegen und typische Fehler vermeiden!

Bei einer Verlegung auf Beton (gebundener Untergrund), ist im Gegensatz zu einer Verlegung auf Schottertragschicht (ungebundener Untergrund), das einzuhaltende Gefälle besonders wichtig, da hier das Wasser nicht durch den Untergrund, also die Betonplatten, absickern kann. Die notwendige Wasserableitung kann etwa durch eine Drainagematte erfolgen.

Auf einer Betonplatte können Terrassenplatten auf drei verschiedenen Arten verlegt werden. Mehr über die unterschiedlichen Verlege-Arten, ihre Vorteile und Verlege-Tipp´s lesen Sie in diesem Artikel.

Vorbereitung der Betonplatte zur Verlegung

Als Vorarbeit vor dem Verlegen sollte überprüft werden, ob die vorhandene Betonplatte ein ausreichendes Gefälle aufweist. Terrassenplatten werden auf einem Gefälle von 2 %, manchmal sogar 3 % verlegt. Hierbei spielt auch die Oberflächenbeschaffenheit der Terrassenplatten eine Rolle, z.B. wird bei Materialien mit gespaltener Oberfläche etwas mehr Gefälle empfohlen, damit das Wasser besser abfließt.

Wenn die Betonplatte kein Gefälle hat, kann das benötigte Gefälle zum Beispiel mit einem Estrich hergestellt werden. Um das Eindringen von Wasser in die Betonplatte und auch an das angrenzende Bauwerk, sprich das Haus, zu verhindern, sollten Sie vor dem Auftragen dieser Ausgleichsschicht noch eine Abdichtung aufbringen. Dies kann z.B. eine Dichtschlämme von Sopro sein. Auch die Oberfläche der Ausgleichsmasse muss abgedichtet werden.

Hinweis: Überprüfen Sie in der Planungsphase, ob die Betonplatte statisch überhaupt in der Lage ist, das Gewicht der Terrassenplatten und des Bettungsmaterials zu tragen und ob sie rissfrei ist. Insbesondere, wenn die Terrasse z.B. auf einer Garage oder über einem Keller liegt.

Mit Drainagematte Verfärbungen und Frostschäden verhindern

Drainagesysteme kommen zum Einsatz, wenn Terrassenplatten auf einer Betondecke verlegt werden.

Eine Drainagematte wird unmittelbar auf die abgedichtete und mit ausreichend Gefälle versehenen Betonplatten aufgebracht. Der Hauptnutzen der später unsichtbaren Drainagematte ist die sehr gute Ableitung von Sickerwasser hin zu einem Gully oder Ablauf. Zusätzlich verhindert die Drainagematte, dass Wasser nach oben in den Belag aufsteigen kann. Verfärbungen durch Stauwasser können so vermieden werden.

Die Verwendung einer Drainagematte auf den Betonplatten trägt also dazu bei, Wasser- und Frostschäden dauerhaft abzuwenden.

Verlegung der Terrassenplatten:

Nachdem die Drainage des Regenwassers von der Betonplatte gewährleistet ist, nun zur Verlegung der Terrassenplatten. Es gibt verschiedene Verlege-Varianten, mit jeweils unterschiedlichen Materialien als Pflasterbett:

Im Splittbett verlegen

Mann verlegt Blausteinplatten im Edelsplittbett
Natursteinplatten - hier Blaustein Azur - werden auf 30-50 mm hohem Aufbau aus Edelsplitt verlegt.

Eine lose Verlegung auf Splitt ist relativ einfach und preisgünstig. Zudem bringt sie den Vorteil mit sich, dass Platten leicht ausgetauscht werden können, sollte dies nachträglich nötig werden.

Terrassenplatten aus Naturstein sollten auf Edelsplitt verlegt werden. Andere Splitte, Riesel oder Kies enthalten leicht lösbaren Mineralien/ Eisenverbindungen, die über die Kapillarwirkung bis an die Plattenoberseite gelangen und zu Verfärbungen (Ausblühungen) des Natursteins führen könnten.

Der Splitt wird 30-50 mm hoch auf die Betonplatte mit Drainagematte aufgebracht und plan abgezogen. Danach die Terrassenplatten auflegen und mit einem weißen Gummihammer einklopfen. Mit einer Wasserwaage wird überprüft, ob die Platten eben zueinander liegen und ob das empfohlene Gefälle eingehalten wird. Zusätzlich kann eine gespannte Maurer-Schnur helfen, um die Geradlinigkeit der Terrassenplatten und Fugen zu überprüfen.

Hinweis: Bei der Verlegung im Splittbett wird zu einer Randeinfassung der Terrassenfläche geraten, da das Splittbett im äußeren Bereich der Fläche andernfalls wegrutschen könnte. Hierzu werden Kantensteine verwendet oder die äußere Reihe der Terrassenplatten fest verklebt.

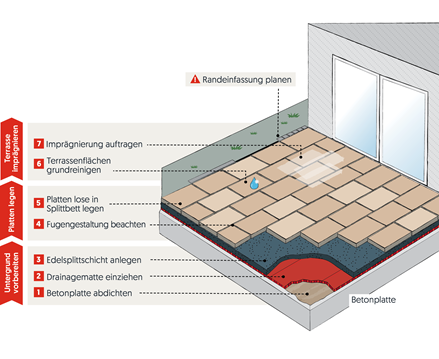

Aussen Verlegung lose Beton

Teilgebundene Verlegung

Die teilgebundene Verlegung ist ähnlich leicht durchzuführen wie die lose Verlegung. Auch hier wird über der Drainagematte eine Edelsplittschicht angelegt. Dann die Terrassenplatten rückseitig mit Fliesenkleber im Buttering-Verfahren (Zahnleiste 12-14 mm) bestreichen und ins Splittbett legen. Mit einem Gummihammer leicht anklopfen und fixieren. Nicht vergessen am Rand der Verlegefläche eine Dehnungsfuge einzuplanen.

Dann werden die Platten mit zähelastischem Fugenmaterial (wir empfehlen Sopro Solitär F 20) verfugt, indem die Fugenmischung mit Hilfe eines Wasserschlauches und eines Gummischiebers in die Fugen eingebracht wird. Dann die Fläche von Verschmutzungen reinigen und bei Naturstein eine Imprägnierung anbringen. Lesen Sie mehr zur teilgebundenen Verlegung von Terrassenplatten im Info-Artikel in unserem Magazin.

Vorteile der teilgebundenen Verlegung: Die teilgebundene Verlegung vereint die Vorzüge der losen und der festen Verlegung. Sie ist leicht durchzuführen, so wie die lose Verlegung und punktet wie die feste Verlegung im Mörtelbett mit einer wasserdurchlässigen Fuge, die kein Unkraut oder Ameisen zulässt.

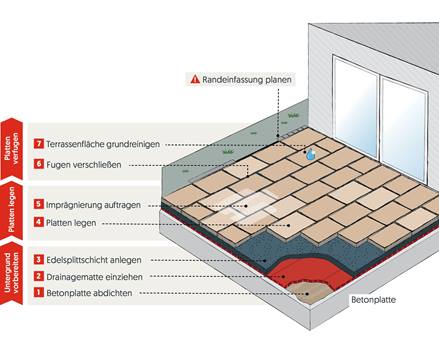

Grafik zur teilgebundenen Verlegung auf Beton

Im Drainagemörtel verlegen

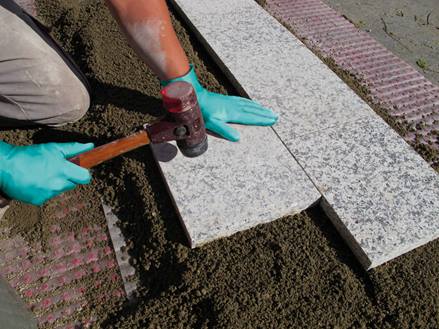

Platten werden im Einkornmörtel auf einer Schottertragschicht verlegt
Granitplatten werden im Drainagemörtel, bwz. Einkornmörtel verlegt. Auch gut sichtbar: die Drainagematte, damit Regenwasser gut abfließen kann.

Drainagemörtel als Pflasterbett ist etwas teurer, ermöglicht es dem Handwerker aber die Terrassenplatten sehr fest und mit einer festen Pflasterfuge zu verlegen. Der besondere Naturstein-Kleber (auch: Drainagemörtel oder auch Einkornmörtel) ist wasserdurchlässig und als fertig gemischte Sackware im Handel erhältlich. Er kann auch selbst aus Edelsplitt und Trassbindemittel angemischt werden. Dabei kommt es auf das richtige Mischverhältnis (6:1) an, da die Verlegung ansonsten nicht fehlerfrei durchgeführt werden kann.

Achten Sie bei Ihrem Kauf darauf, dass der Drainagemörtel für Naturstein geeignet ist. Der zu verwendende Drainagemörtel besteht aus Edelsplitt, Körnung 2-5 oder 2-8mm und einem Zuschlag, bestehend aus Trassbindemittel. Drainagemörtel oder Einkornmörtel wird laut dem Mischungsverhältnis auf den Packungsangaben im Betonmischer oder mit einem Rührwerk angemischt. Das Verlegen der Terrassenplatten auf Betonplatte erfolgt dann in mindestens 3 -5 cm dickem Drainagemörtel "nass in nass". Das heißt, dass der Flexkleber auf der Natursteinplatten-Rückseite ins nasse Drainagemörtelbett gedrückt wird. Der Drainagemörtel sollte hierbei vor Austrocknung geschützt werden oder nur nach und nach angerührt werden, sodass er in nassem Zustand verarbeitet werden kann. Verwenden Sie hier, ebenso wie beim Verlegen im Splittbett, einen weißen Gummihammer um die auf der Rückseite mit Flexkleber bestrichenen Terrassenplatten ins Mörtelbett einzuklopfen und eine Wasserwaage, um die Platten eben zueinander zu legen.

Aussen Verlegetechnik fest Beton

Auf Stelzlager verlegen

Platten werden auf Stelzlager verlegt, der Verleger nutzt eine Wasserwaage
Bei der Stelzverlegung werden die Platten auf die Ständerelemente gelegt und mit einer Wasserwaage eben zueinander ausgerichtet.

Diese Verlege-Variante, bei der man Stelzlager, Mörtelsäckchen oder Plattenlager verwenden kann, eignet sich besonders für die Verlegung von Terrassenplatten auf Balkonen oder Dachterrassen. Allerdings ist diese Verlegeart nicht für alle Naturstein empfehlenswert, sondern hauptsächlich für Hartgesteine wie Granit, Quarzit oder Basalt. Nicht nur, dass an Gewicht gespart wird, es ist beim Verlegen von Stelzlagern auch nicht nötig die Platten mit Gefälle zu verlegen, da Regenwasser zwischen den ca. 4 mm breiten Ritzen und unter den Platten ablaufen kann.

Der Untergrund, in diesem Fall die Betonplatte, sollte allerdings das empfohlene Gefälle besitzen. Die Terrassenplatten werden auf die Stelzlager gesetzt und mit Kreuzfuge verlegt. Wie praktisch: die Platten auf der Betonfläche lassen sich in Zukunft zügig und problemlos austauschen. Mehr Informationen zur Verlegung auf Stelzlager, Mörtelsäckchen oder Plattenlager finden Sie in einem weiteren Magazinartikel.

Typische Fehler - besser vermeiden!

  • Verlegung erfolgt auf Betonplatte ohne Gefälle oder ohne Abdichtung → Wasser kann in die Betonplatte oder in das angrenzende Bauwerk eindringen und zu Schäden führen. Zudem sind Frostschäden und Verfärbungen/ Ausblühungen bei Naturstein möglich, wenn Wasser nicht richtig abfließen kann.
  • Nicht ausreichend Anschluss- und Dehnungsfugen eingeplant → es kann zu Spannungsschäden kommen.
  • Statt Edelsplitt werden günstige Splitte gewählt → es kann zu farbigen Ausblühungen oder Rostflecken auf den Terrassenplatten kommen
  • Falschen Verlegemörtel verwendet → Frostschäden, Wasserschäden,Verfärbungen der Terrassenplatten sind nicht auszuschließen

Hinweis: Alle fachlichen Hinweise in diesem Artikel sind unverbindlich und ersetzen nicht die Kenntnisse eines fachlich geprüften Natursteinverlegers.
